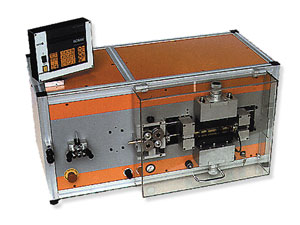

Isomat 12/180
Elektropneumatische Abläng- und Abisoliermaschine für Litzen-
Drahtseil-
und Kabelbearbeitung bis 12 mm Durchmesser und 180 mm Abmantel- bzw.
Abisolierlänge. Steckbare Führungen und Messer. Speicher für
Kabelbearbeitungsparameter.
Besondere Produktvorteile und
Bedienung
-
Robuster mechanischer Aufbau, dadurch gut geeignet für große
Stückzahlen
-
Starke pneumatische Schneid- und Abisoliereinheit
-
Speicher für 99 Datensätze bzw. Programme
-
Dateneingabe über benutzerfreundliche Folientastatur
-
Kabelüberwachungsautomatik
-
Überwachung von Zusatzgeräten (Zuführgerät, Ableger) bei Störung
erfolgt automatisches
Abschalten aller Geräte
-
Position von bis zu zwei Zusatzgeräten (z.B. Zwischenabisolieren und
Bedrucken) über Software anwählbar
|
|
Technische Daten:
Isomat 12 /180
|
Abisolier- bzw.
Abmantellänge: |
max. 180 mm |
Material
durchmesser: |
max. 12 mm |
Schneidköpfe: |
1 Stck. |
Schneidlänge
vorwählbar: |
1 – 99.999 mm |
Stückzahl
vorwählbar: |
1 – 99.999 |
Bündelzähler: |
1 – 999 |
Transport
geschwindigkeit: |
0 – 100 m/min |
Elektrische
Anschlussspannung: |
230V/50Hz |
Druckluftanschluss: |
6 bar |
Schnittstellen: |
Vorschub, Ableger, Start/Stopp |
L x B x H: |
1.020 x 600 x 780 mm |
Gewicht: |
ca. 80 kg |
Optionen
- externe Ansteuerung über Fußschalter für Einzeltakt z.B. bei
Anbindung von Wickeltöpfen
- PC-Steuerung
- Untergestell
- Untergestell fahrbar.
Ink-Jet-Modul bestehend aus:
-
Alu-Gestell mit Grundplatte und Führungsbahn
-
Führungsrollen
-
Ink-Jet-Kopfhalter X, Y, Z -verstellbar
-
Drehgeberaufnahme
Zubehör für Isomat 12/180
-
Messerblock (offene Ausführung)
-
Messerblock (geschlossene Ausführung)
-
Kabelführungshülsen zum Einstecken in den Messerblock
-
Ein- und Auslaufrohr
-
PVC-Halter für Führungshülsen
-
Stützmesser
-
Formmesser
-
V-Radius, Oval- und V-Formmesser
-
Schneidmesser
|
